更高速、更高效的光通信技術-光混頻

（蘇州leyu集團光電科技有限公司）

iXblue解調方案：一種基于電信技術的開創性方法-提取相位、振幅和偏振態

長期以來，電信行業一直在積極尋找能夠實現更高傳輸速率的創新技術。iXblue光學事業部的一個工廠（前Kylia公司）在開發光纖通信創新方面擁有豐富的經驗，尤其是其設備能夠解調非常復雜的調制光信號。

通信歷來以二進制模式（0和1的系列）的信息編碼為基礎。通過對激光的強度調制產生二進制光學編碼并使用光纖傳輸，因此激光調制是信息的根源。這種“開關鍵控”調制意味著一個”比特時間”相對一個”調制頻率”，1納秒的比特時間意味著1 Gbit/s的調制速率。發射端激光光源需要調制解決方案，接收端需要光解調解決方案，強度調制的光信號最終需要被轉換成計算機可用的電信號數據。但這種方式僅僅是改變光的強度，不能充分發揮激光相干長度長、發散角小、頻帶豐富等優勢，因而普遍存在靈敏度低、距離低、頻帶利用率低等缺點。

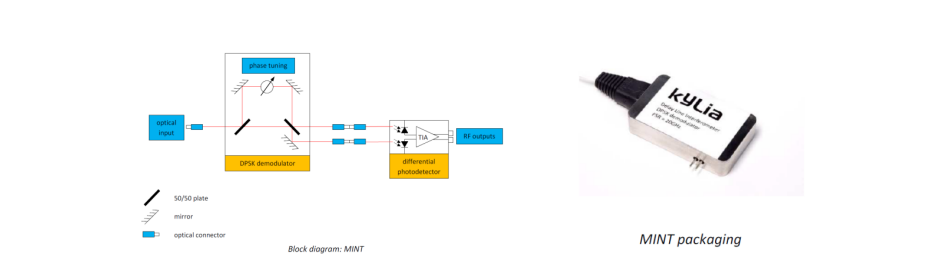

當對傳輸速率的需求高于Gbit/s時，必須開發新的調制和解調技術。基于自由空間設計和長期的電信技術背景，iXblue能夠為這種復雜的解調提供各種產品。其中一系列產品（iXblue MICS系列(超鏈接)，請聯系我們提供更多資料）致力于多路復用和解復用，這意味著能夠在一根獨特的光纖中傳輸許多不同波長的激光（即40路不同波長的激光束在一根典型的電信光纖中傳輸，1528至1560 nm，C波段，）。另一系列產品（iXblue MINT系列，見下圖）使用光的另一個特性進行解調，即電磁波的相位，相位（0或π）的調制比強度的調制更容易、更快。MINT產品使光學DPSK（差分相移鍵控）解調成為可能，它適用于大約10 Gbit/s的更高傳輸速率。（MINT：延遲線干涉儀，DPSK解調器）

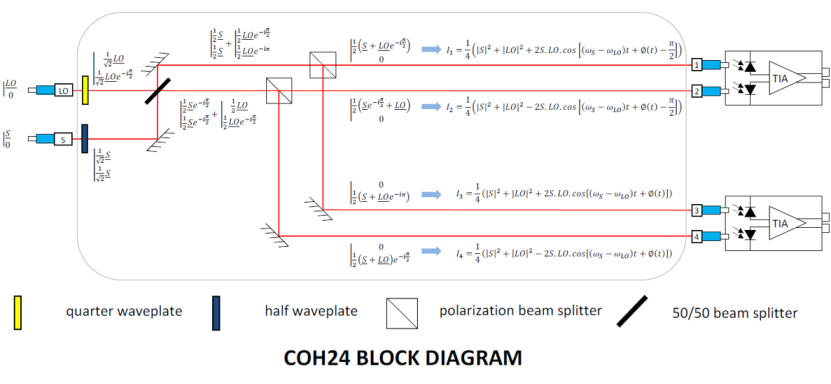

隨后產生了“QAM”技術，這是一種使用電磁波相位和強度的調制技術。除了前面的優點之外，該解決方案允許使用中間值（0和1之間，0和π之間）進行調制。它為信息編碼提供了更多的可能性。例如，QAM16和QAM64技術可以在單位比特時間內處理4到6比特。這種信號的解調非常復雜，可以通過iXblue 90°光學混頻方案（iXblue COH系列，見下圖）實現。信號光的相位、振幅甚至偏振態，通過信號光和本振光（特定頻率的參考光）之間執行四次90°相位干涉。

90°光混頻器（超鏈接）在相干光通信系統中的主要作用是將兩束頻率接近、相位差恒定的且偏振方向相同的信號光與本振光波進行相干混頻，再利用光電平衡探測器和信號處理對中頻信號進行分析，可以看出其原理上也是一種調制解調器。常見的 90°光混頻器為2（輸入）x4（輸出）端口結構，如上圖，其由分立的四分之一波片、半波片和偏振分光鏡等光學元器件構成，四個輸出端分別相差為0°、180°、90°和270°。0°與180°輸出端經過平衡探測器后的支路稱為同相I支路，90°與270°輸出端經過平衡探測器后的支路稱為正交Q支路。

iXblue并不專注于信號處理，其核心競爭力在于設計和組裝適合任何調制/解調方式的自由空間光學解決方案，將看似復雜的自由空間光學系統集成為非常靈活，小巧的光纖輸入輸出型微光學集成解決方案， 如右圖，標準COH產品體積約為70x50x10mm大小。它既可以應用于簡單的調制，也可應用于更復雜的解調方式而無需產品升級 。

從傳統電信到空間通信應用

如果傳統電信市場是這種調制/解調方案的最初應用領域，那么今天大量的新應用都會發現這種技術的好處。尤其是，能夠解調信號的相位是非常強大和重要的，例如在計量學中，光學傳感器可以測量與電磁波相位相互作用的微小物理參數的變化。在醫學領域也有一些應用，光學相干層析成像（OCT）通過對反射信號的解調來對皮膚下的組織進行成像。iXblue COH 90°光學混頻器也適用于空間應用，如激光通信或星鏈衛星。許多其他設備僅提供電信波長波段，即C波段，但iXblue方案是唯一能夠同時處理C波段和L波段（波長從1570到1630 nm）的解決方案。由于自由空間光學在偏振解調（消光比達到25至30dB）方面的性能更好，以及更好的平衡探測均勻性（0.2dB）和90°相移精度（相移可調），因此在C波段自由光學也比硅基方案更好。如今，iXblue解調方案甚至有望應用于所有電信頻段，單一設備可以從O波段工作到L波段（從1260 nm到1620 nm）。

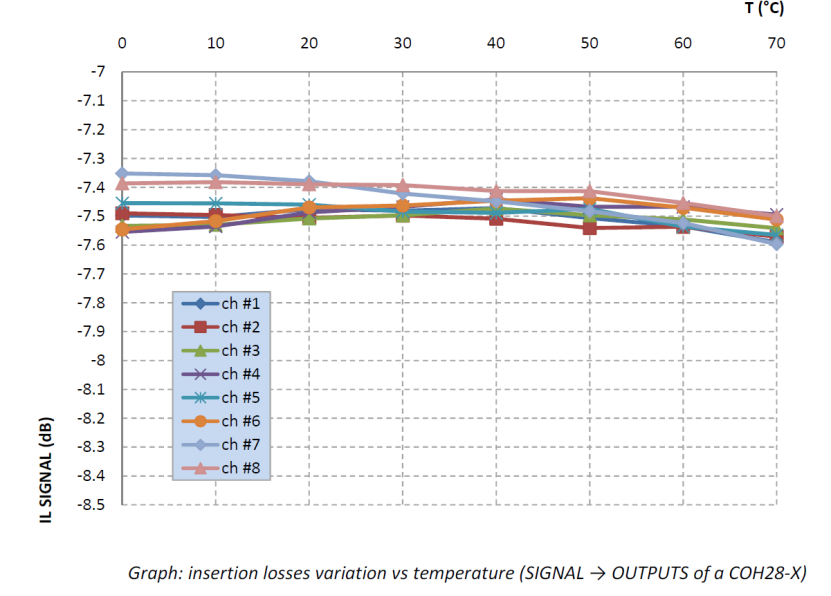

感謝最初為電信行業開發的環氧樹脂技術，iXblue器件可以提供穩定、堅固的特性。下圖為COH光混頻器優異的溫度性能，插損隨溫度的變化極小，滿足苛刻環境下的應用要求。

iXblue微光學集成部門(原Kylia)主要產品及其應用領域

*查看超鏈接，或聯系蘇州leyu集團光電科技有限公司獲取更多信息。

iXblue在玻璃基板上超精密的光學元件組裝技能

iXblue的微光學集成部門（原Kylia）長期以來一直致力于在高性能和高度定制化的產品，從而為其客戶帶來更多的附加值。除了產品目錄外，定制的自由空間微光學集成已經用于環境科學（測風）的激光雷達行業，同樣也通過一些大公司進入電信市場，激光跟蹤器市場。量子技術(IMOB產品，請見后期微信文章或者聯系leyu集團光電提供更多資料)是iXblue成功開拓的另一個新興市場。

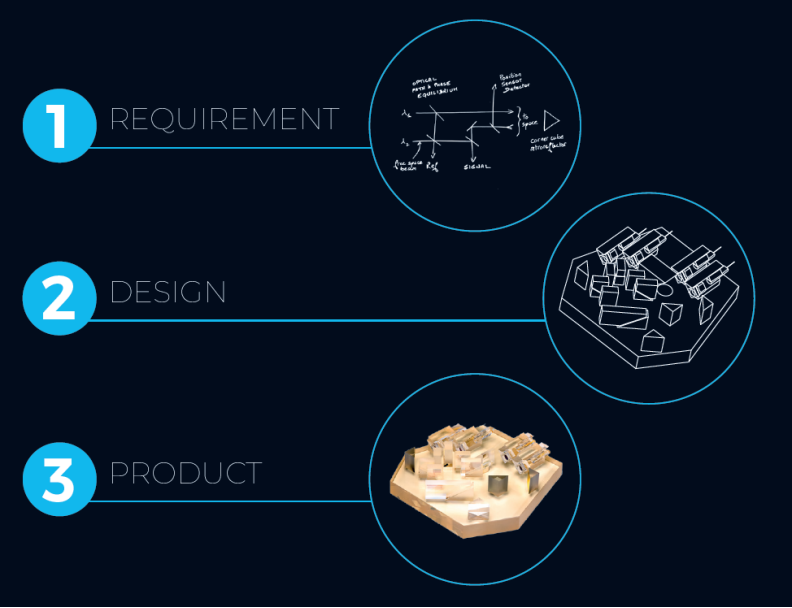

iXblue能夠將實驗裝置集成為工業級的光學模塊，從客戶要求（簡易的草圖，下圖步驟1）開始，iXblue可以領導或參與完整的產品開發步驟：設計(下圖步驟2)、原型機到批量生產(下圖步驟3)，iXblue的專業技術在于將微光學元件超精確地組裝在玻璃基板上，在滿足光學性能要求的前提下提供更小的體積，優異的可靠性和穩定性。
