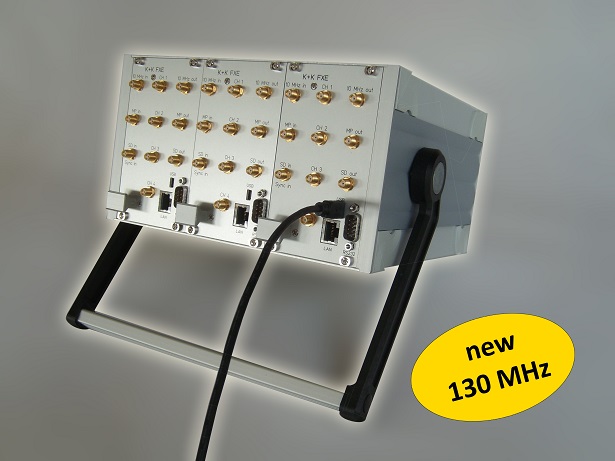

K+K FXE是一種多通道高分辨率相位和頻率計數器，它測量最多24個通道相對于公共參考信號（10MHz）的相位，同步且無停滯時間。單次測量的分辨率為12.2ps，輸入頻率范圍為4kHz至130MHz，測量速率為1k sample/s。
K+K FXE 產品圖片

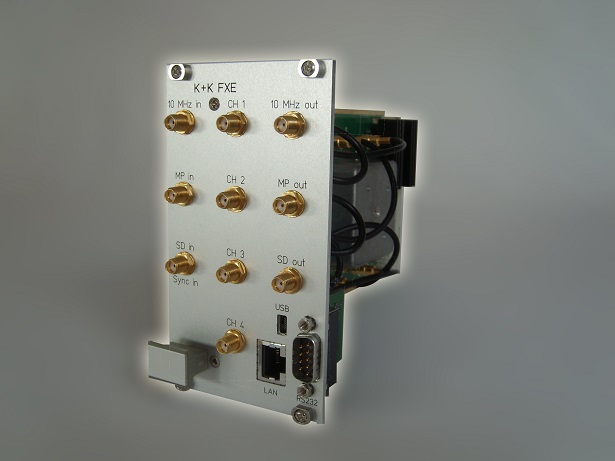

一個K+K FXE系統由多達6個FXE測量卡組成，這些測量卡可以串聯，每個測量卡為4個獨立通道提供各自輸入信號的相位。這里，“相位”指的是快速且持續增長的絕對值，而不是相對于參考信號的某些相位偏移。
FXE測量卡 產品圖片
根據測量的相位值，可以計算輸入信號的頻率。此外，可以容易地確定不同信道之間的頻率比，或者某些被測器件的輸出信號相對于輸入信號的一些緩慢變化的相位漂移。
通過長期測量和特殊的數學函數，可以提高測量的精度，例如，使用1s的門時間，獲得4E-13的頻率分辨率。
測量結果實時可用，因此可用于控制頻率發生器的相位。它們由機載微處理器處理，該微處理器通過例如對不同信道之間的相位差進行平均或計算來執行數據縮減。
此外，還包括用于收集、顯示和歸檔測量數據的PC軟件。Windows©Dynamic Link Library（DLL）提供所有協議處理和數據恢復功能，為應用程序提供ASCII編碼的十進制浮點數，這些數字在所有編程語言下都很容易讀取。
對于最高精度的應用，可在主板上安裝一個可選的參考相位擾頻器K+K SCR，該擾頻器在微處理器的控制下與相位平均間隔同步地改變參考10MHz的相位，從而允許對電子器件的系統誤差殘差進行平均。在安裝了K+K SCR的情況下，系統的相位確定噪聲本底在1s平均間隔內低至1ps。
每個卡4個獨立信道的相位測量，4 kHz。。。130 MHz，最小0dBm
可通過附加卡擴展至最多24個信道
單鏡頭分辨率：相位：12.2 ps；頻率：1.2E-11@1s
平均分辨率：相位：1ps@1s；頻率：4E-13@1s
參考時鐘：外部10MHz時鐘（可選內部OCXO）
測量間隔：1ms至20s
外殼：19“單元
接口：以太網、USB、RS232、CAN
配有評估和可視化軟件
提供客戶特定的軟件適配
FXE-SCR：通過固定相位值或掃過相位范圍進行移相
FXE-FDI：具有32個數字輸入的擴展卡
FXE-DCP：顯示和控制面板
FXE-EPC：嵌入式Windows PC
FXE-SWP：開關電源

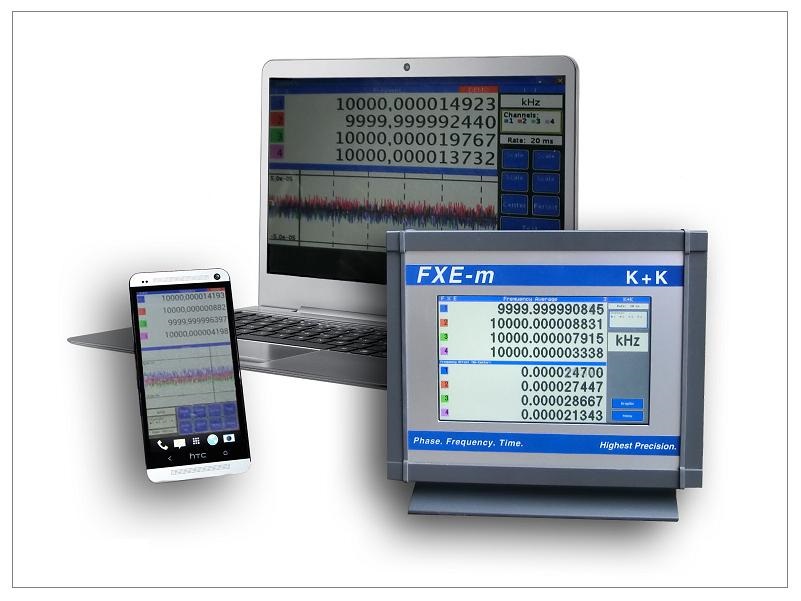

K+K FXE-m是FXE精密測量設備的移動版本，用于高分辨率時間、相位和頻率測量。FXE-m使用與FXE相同的方法和算法，F(xiàn)XE多年來一直用于監督和控制原子鐘和衛星（例如，德國PTB等官方機構）。
K+K FXE-m設備可以集成在本地網絡中，支持所有當前使用的接口，如LAN、can、USB、藍牙等。可提供適用于Windows、Linux、Labview和移動設備（Android）的可視化和協議軟件，并可針對客戶進行調整。
K+K FXE-m 參考圖片
具有最高精度的便攜式頻率和相位測量
單鏡頭分辨率：相位：12 ps；頻率：10-11@1s
平均分辨率：相位：1ps@1s；頻率：3*10-13@1s
參考時鐘：外部10MHz時鐘（可選內部OCXO）
輸入通道：4或8個輸入信號，4 kHz。。130 MHz，最小0dBm
基于Android的精密測量設備
高分辨率7英寸觸摸屏
接口：LAN、CAN、WLAN、WLAN直連、藍牙
用于存儲協議文件的內部存儲卡
雙屏選項：無線連接到其他平板電腦或智能手機
眾所周知的用戶界面，可以安裝其他Android應用程序

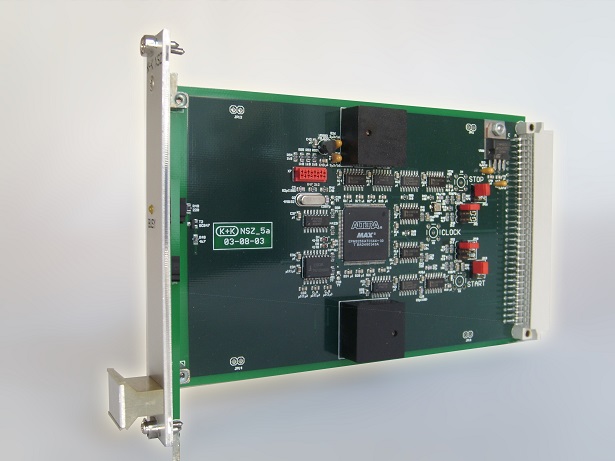

時間間隔計數器NSZ由K+K開發，用于計算兩個輸入信號之間的時間差。K+K DNSZ是擴展的級聯版本，允許與公共時間基準相比測量多個輸入信號。多達8個不同的信號是可能的，時間差的分辨率為50 ps。
這些設備作為單一版本（19英寸插件模塊）提供，用于特殊測量應用（例如延遲測量），并作為一個完整的系統K+K ZFM提供。
K+K ZFM集成了多個K+K DNSZ、可選的相應數量的K+K FXE信道以及控制和協議協商單元。它可以用作時鐘發生器（典型為1PPS/10MHz）的時間和頻率監視器。
NSZ 產品圖片
與公共時間基準相比，測量一個或多個脈沖輸入信號的時間間隔
多達8個通道的監控系統
模塊最多可擴展32個通道
時間分辨率50ps
通過LAN、USB或RS232連接PC
配有控制和可視化軟件
可能的特定客戶適應

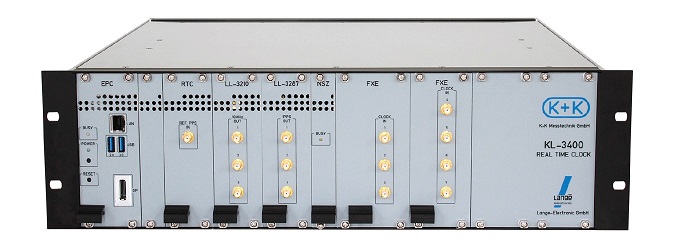

K+K KL-3400是一款時鐘發生器，可滿足對穩定性和安全性的極端要求。組合幾個精密振蕩器可以補償它們的差異并識別出故障振蕩器。
KL-3400時鐘發生器 產品圖片
K+K KL-3400實時軟件時鐘的目的是基于內置恒溫晶體振蕩器（OCXO）的短期頻率穩定性、一組原子鐘的中期頻率穩定性以及GPS定時接收機的長期定時精度，提供穩定的時鐘信號，即使其中一個時鐘發生故障，該時鐘仍將在合理的范圍內繼續其相位跟蹤。
與單個原子鐘相比，由于在一組多達7個時鐘上的系綜平均，穩定性得到了提高
自動轉向UTC（GPS）
操作員指令的附加相位和/或頻率控制
原子鐘之間的連續一致性檢查
抗時鐘故障的魯棒性
無需中斷軟件時鐘輸出信號即可輕松維護時鐘
軟件時鐘時標的主要實現是10MHz輸出信號加上從這些10MHz相干導出的1PPS定時輸出。作為一種選擇，可以根據需要提供額外的輸出。

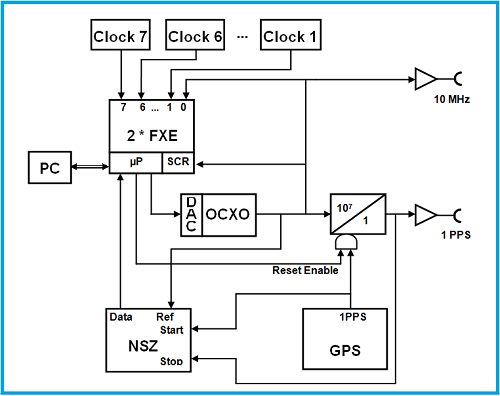

K+K KL-3400實時時鐘硬件的所有組件都安裝在一個19英寸的框架中，框架寬度為84TE，高度為3HE：
從OCXO產生（至少）10MHz和1PPS的時鐘發生器板
兩個多通道相位儀表板，最多可用于7個時鐘輸入通道
用于SWC時間到GPS時間的1PPS測量的時間間隔計數器
A電源
K+K KL-3400實時時鐘的硬件由幾個板組成，每個板都有一個前面板。可選的附加信號發生器（如5MHz或100MHz）、分配放大器等完成了畫面。
使用運行Windows的標準PC作為終端。
KL-3400是在德國聯邦物理技術研究院（Physikalisch Technische Bundesanstalt PTB）的支持下開發的，并得到了聯邦經濟部的財政支持。它由德國Gerlinden Lange Electronic公司發行。
通過控制和平均多達15個原子鐘，與單個原子鐘相比提高了穩定性
基于UTC（GNSS）或本地實驗室時基的自動時標轉向
用戶命令的附加相位和頻率偏移
永久監控所有相連的原子鐘
自動刪除故障時鐘
維護過程中輸出信號不中斷
通過LAN連接PC
配有控制和可視化軟件
可能的特定客戶適應
基于K+K FXE的相位測量
時鐘測量和OCXO更新率：10 Hz
精密相位差：1.5 ps@100ms
精度頻率：1.5E-11@100ms。。1E-15@1小時
內部OCXOs的穩定性：3E-13@1..10s
1Hz時的相位噪聲：<-116 dBc/Hz
通過LAN連接PC

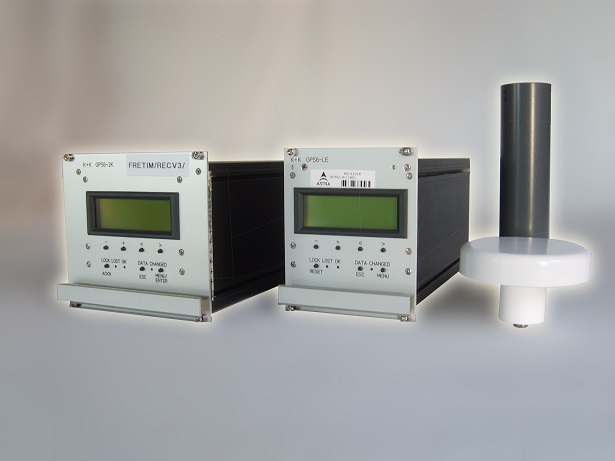

K+K GPS6接收機允許為測量設備提供時間和頻率基準，具有原子鐘（GPS衛星的時鐘）的精度和穩定性，而不需要集成真實的原子鐘。
GPS 接收器GPS6 產品圖片
接收的時間信號由基于OCXO（或銣振蕩器）的附加控制電路穩定。以這種方式，可以產生頻率參考輸出信號，該信號對于短期和長期測量來說非常穩定。
基于這個精確的參考頻率，可以產生一個新的改進的、更穩定的1PPS信號，這是許多測量應用所必需的。
測量應用的時間和頻率參考
結合集成GPS接收機和OCXO實現穩定
輸出：非常穩定的1PPS和10MHz信號
用于短期和長期測量的極高頻率穩定性
RS232接口
配有控制和可視化軟件
可能的特定客戶適應
