1550nm波段 10GHz-65GHz帶寬 鈮酸鋰強度調制器
EOSAPCE，強度調制器，鈮酸鋰強度調制器
1550nm波段 10GHz帶寬 鈮酸鋰強度調制器
1550nm波段 20GHz帶寬 鈮酸鋰強度調制器
1550nm波段 40GHz帶寬 鈮酸鋰強度調制器
1550nm波段 60GHz帶寬 鈮酸鋰強度調制器
EOSAPCE，20GHz強度調制器，鈮酸鋰強度調制器
1550nm波段 10GHz帶寬 鈮酸鋰強度調制器
1550nm波段 20GHz帶寬 鈮酸鋰強度調制器
1550nm波段 40GHz帶寬 鈮酸鋰強度調制器
1550nm波段 60GHz帶寬 鈮酸鋰強度調制器
關鍵詞：EOSAPCE，強度調制器，鈮酸鋰強度調制器
10GHz帶寬系列
|
主要技術參數 |
1550nm波段 10GHz帶寬 鈮酸鋰強度調制器 |
||
|
AX-0S5-10系列（AZ-0S5-10系列，Zcut系列可選） |
|||
|
標準系列 |
低半波電壓 |
低插損系列 |
|
|
工作波長 |
1550nm波段 |
||
|
工作帶寬 |
＞10GHz |
||
|
插損（dB） |
＜4 |
＜4 |
＜3 |
|
RF半波電壓Vπ@1GHz |
＜5V |
＜4V |
＜5V |
|
RF連接器 |
SMA（母頭） |
||
|
消光比（@DC） |
＞20dB |
||
|
S11（0.13-10GHz） |
＜-10dB |
||
|
光回損 |
＞45dB |
||
|
產品尺寸 |
3.48” x 0.35” x 0.35” (88.4 x 8.9 x 8.9 mm3) |
||
|
輸入光纖類型 |
保偏光纖，1m，900um松套管（8/125um PM光纖） |
||
|
輸出光纖類型 |
保偏光纖，單模光纖，1m，900um松套管 |
||
|
光連接器類型 |
FC/APC（FC/UPC可選），對齊慢軸 |
||
|
備注 |
更多產品信息或定制，請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
||
|
其他1：半波電壓，高消光比（高達50dB），超低插損可定制，請聯系我們確認。 |
|||
|
其他2：標準系列X-Cut設計，Z-Cut設計可選。 |
|||
|
其他3：更多產品信息或定制，請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
|||

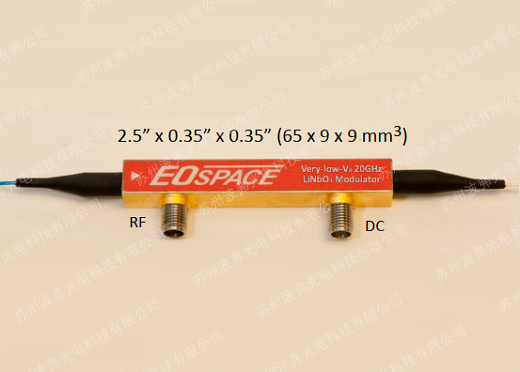

20GHz帶寬系列：
|
主要技術參數 |
1550nm波段20GHz鈮酸鋰強度調制器 |
||
|
AX-0MSS-20系列 |
|||
|
標準系列 |
低半波電壓 |
低插損系列 |
|
|
工作波長 |
1550nm波段 |
||
|
工作帶寬 |
＞18GHz（有效響應20GHz） |
||
|
插損（dB） |
＜4 |
＜4 |
＜3 |
|
RF半波電壓Vπ@1GHz |
＜5V |
＜4V |
＜5V |
|
消光比（@DC） |
＞20dB |
||
|
DC端口半波電壓 |
＜12V |
||
|
光回損 |
＞40dB |
||
|
RF連接器 |
SMA（母頭） |
||
|
DC偏置連接器 |
SMA（母頭） |
||
|
產品尺寸 |
65x9.2x9.2mm |
||
|
輸入光纖類型 |
保偏光纖，1m，900um松套管（8/125um PM光纖） |
||
|
輸出光纖類型 |
保偏光纖，單模光纖，1m，900um松套管 |
||
|
光連接器類型 |
FC/APC（可選FC/UPC），對齊慢軸 |
||
|
備注 |
更多產品信息或定制，請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
||
|
其他1：半波電壓，高消光比（高達50dB），超低插損可定制，請聯系我們確認. |
|||
|
其他2：更多產品信息或定制，請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
|||

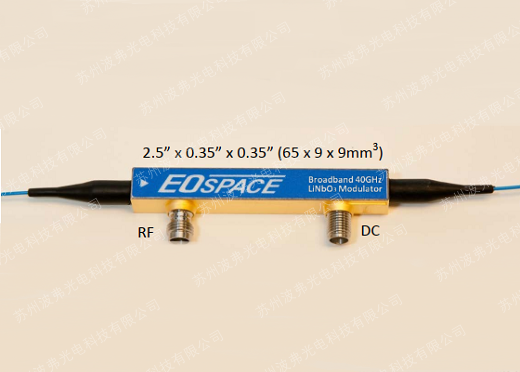

40GHz帶寬系列：
|
主要技術參數 |
1550nm波段 40+GB/s鈮酸鋰強度調制器 |
|
|
AX-0MVS-40系列 |
AZ-DV5-40系列 |
|
|
X-Cut系列 |
Z-Cut系列 |
|
|
工作波長 |
1550nm波段 |
|
|
工作帶寬 |
＞25GHz（有效響應40GHz） |
＞30GHz（有效響應40GHz） |
|
插損（dB） |
＜5dB（低插損選型：＜4dB） |
＜4dB（低插損選型：＜3dB） |
|
RF半波電壓Vπ@1GHz |
＜5V（低半波電壓選型：＜4V） |
＜4V（低半波電壓選型：＜3.5V） |
|
啁啾 |
0.0±0.1 |
-0.7±0.1 |
|
消光比（@DC） |
＞20dB |
|
|
DC端口半波電壓 |
＜10V |
|
|
光回損 |
＞40dB |
|
|
RF連接器 |
V（母頭） |
|
|
DC偏置連接器 |
SMA（母頭） |
2Pin |
|
產品尺寸 |
65x9.2x9.2mm |
88.4x8.9x8.9mm |
|
輸入光纖類型 |
保偏光纖，1m，900um松套管（8/125um PM光纖） |
|
|
輸出光纖類型 |
保偏光纖，單模光纖，1m，900um松套管 |
|
|
光連接器類型 |
FC/APC（可選FC/UPC），對齊慢軸 |
|
|
備注 |
更多產品信息或定制，請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
|
|
其他1：半波電壓，高消光比（高達50dB），超低插損可定制，請聯系我們確認。 |
||
|
其他2：更多產品信息或定制（波長：如1310nm，雙波段等），請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
||
更多1550nm波段 40G鈮酸鋰強度調制器產品信息或需求，請聯系蘇州leyu集團光電科技有限公司，咨詢電話：0512-62828421，咨詢郵箱：sales@ ！
60GHz帶寬系列：
|
主要技術參數 |
1550nm波段60G鈮酸鋰強度調制器 |
|
|
AX-0MVS-60系列 |
AZ-DV5-60系列 |
|
|
X-Cut系列 |
Z-Cut系列 |
|
|
工作波長 |
1550nm波段 |
|
|
工作帶寬 |
~25GHz（有效響應~60GHz） |
＞30GHz（有效響應~60GHz） |
|
插損（dB） |
＜5dB |
＜4dB（低插損選型：＜3.5dB） |
|
RF半波電壓Vπ@1GHz |
＜5V（低半波電壓選型：~4V） |
＜5V（低半波電壓選型：~4V） |
|
啁啾 |
0.0±0.1 |
-0.7±0.1 |
|
消光比（@DC） |
＞20dB |
|
|
DC端口半波電壓 |
＜10V |
|
|
光回損 |
＞40dB |
|
|
RF連接器 |
V（母頭） |
|
|
DC偏置連接器 |
SMA（母頭） |
2Pin |
|
產品尺寸 |
65x9.2x9.2mm |
88.4x8.9x8.9mm |
|
輸入光纖類型 |
保偏光纖，1m，900um松套管（8/125um PM光纖） |
|
|
輸出光纖類型 |
保偏光纖，單模光纖，1m，900um松套管 |
|
|
光連接器類型 |
FC/APC（可選FC/UPC），對齊慢軸 |
|
|
備注 |
更多產品信息或定制，請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
|
|
其他1：半波電壓，超低插損可定制，雙輸出可選，請聯系我們確認。 |
||
|
其他2：更多產品信息或定制，請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
||
65GHz帶寬系列：
|
主要技術參數 |
1550nm波段 65G+鈮酸鋰強度調制器 |
|
|
AX-0MVS-65系列 |
AZ-DV5-65系列 |
|
|
X-Cut系列 |
Z-Cut系列 |
|
|
工作波長 |
1550nm波段 |
|
|
工作帶寬 |
~35GHz（有效響應~65GHz） |
|
|
插損（dB） |
＜5dB |
~4dB |
|
RF半波電壓Vπ@1GHz |
＜5V（低半波電壓選型：~4V） |
~5V（低半波電壓：~4.5V） |
|
啁啾 |
0.0±0.1 |
-0.7±0.1 |
|
消光比（@DC） |
＞20dB |
|
|
DC端口半波電壓 |
＜10V |
|
|
光回損 |
＞50dB |
|
|
RF連接器 |
V（母頭） |
|
|
DC偏置連接器 |
SMA（母頭） |
2Pin |
|
產品尺寸 |
65x9.2x9.2mm |
88.4x8.9x8.9mm |
|
輸入光纖類型 |
保偏光纖，1m，900um松套管（8/125um PM光纖） |
|
|
輸出光纖類型 |
保偏光纖，單模光纖，1m，900um松套管 |
|
|
光連接器類型 |
FC/APC（可選FC/UPC），對齊慢軸 |
|
|
備注 |
更多產品信息或定制，請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
|
|
其他1：半波電壓，超低插損可定制，請聯系我們確認。 |
||
|
其他2：更多產品信息或定制（波長1310可選），請聯系蘇州leyu集團光電科技有限公司相關銷售人員！ |
||
更多1550nm波段10-65G鈮酸鋰強度調制器產品信息或需求，請聯系蘇州leyu集團光電科技有限公司，咨詢電話：0512-62828421，咨詢郵箱：sales@ ！
