BPR-22-M是一款22 GHz平衡式光電接收器模塊。 這種具有成本效益的接收器模塊在單+5V電源下運行，可為用戶提供適用于平衡光電檢測和43 Gbit/s DQPSK接收器等應用的交鑰匙解決方案。
BPR-22-M是一款22 GHz平衡式光電接收器模塊。 這種具有成本效益的接收器模塊在單+5V電源下運行，可為用戶提供適用于平衡光電檢測和43 Gbit/s DQPSK接收器等應用的交鑰匙解決方案。
BPR-22-M使用單個差分線性跨阻/可變增益放大器(TIA/VGA)，提供兩種增益控制模式：手動和自動。 在手動模式下，BPR-22-M提供1500 V/A的線性轉換增益。 在自動模式下，增益會自動調整以提供高達1200 mV的恒定差分輸出電壓。 它還包括一個峰值檢測器輸出，用于前端光解調器的閉環控制。 通過平衡信號路徑之間低于5 ps的總偏斜實現了出色的電和光相位傳播。

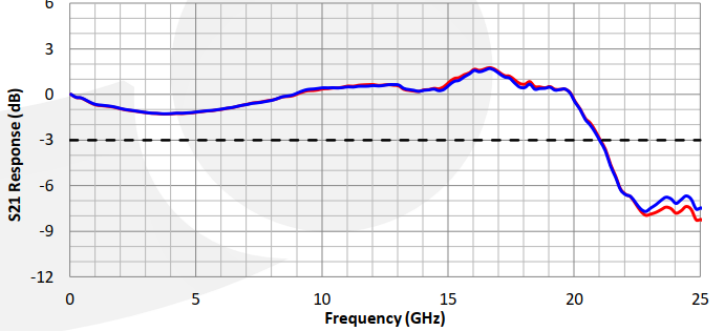

典型響應
| BPR-22-M | 典型參數信息 |
| 工作波長范圍 | 1480 nm to 1620 nm |
| 光功率輸入范圍 | -10 to +4 dBm |
| 3dB帶寬 | 23 GHz typ., 19 GHz min. |
| 轉換增益 | 1500 V/W typ., 1300 V/W min. |
| 光回波損耗 | 30 dB typ. |
| 偏振相關損耗 | 0.5 dB max. |
| 反向偏置電壓 | 3.3 V |
| 輸出回波損耗 | 10 dB up to 11 GHz, 7 dB up to 20 GHz |
| 工作模式 | MGC：固定增益 | AGC：可調輸出幅度 |
| 差分電壓擺幅 | 1200 mVpp |
| 耦合方式 | AC-Coupled |
| 脈寬 | 22 ps typ., 25 ps max. |
| 偏差（Skew） | 10ps max. |
| 工作溫度范圍 | 0°C to +60 °C |
| Storage Temperature | -40 °C to +85 °C |
| 存儲溫度范圍 | 85%max. |
| 電源 | 5 V |
| 功耗 | 500 mW typ. |
| 產品尺寸 | 162mm x 112mm x 33mm |
| 光連接器 | FC/APC or LC/APC |
| 光纖類型 | SMF-28 |
| RF輸出連接器類型 | SMA, differential |
