PDA-750：跨阻放大器
10DP：光電二極管
PDA-750是一款低噪聲、高增益、跨阻放大器，旨在提供從光電二極管光電倍增管或其他類似電流源產生的電流的直接數字讀數。PDA-750具有± 20 nA至± 20 mA的滿量程輸入范圍和小于1 pA的噪聲水平，可提供出色的動態范圍。通過前面板控件數字輸入A/W設置允許儀器以瓦特為單位顯示電流測量值。A/W設置范圍從1.000到0.100。可變偏置電源內置于儀器中，可與被測設備串聯。它可以提供范圍從-14.00到+ 14.00伏的數字可選電壓。偏移控制允許將背景信號置零，最大為當前使用范圍的± 200%。可充電電池將設備與電源隔離，并消除敏感測量期間可能出現的接地回路和/或電源線噪聲的影響。他們將在兩次充電之間為儀器供電大約10小時。電池充電時，本機可以正常工作。
大型4 1/2位液晶顯示器提供±20,000分之一的最大分辨率，從而能夠檢測被測信號中非常小的變化。模擬輸出端口提供± 2伏的滿量程信號，該信號與± 20,000計數的顯示讀數成正比。PDA-750配備雙向Rs-232串行端口，使用戶能夠遠程控制儀器并讀取數據和儀器狀態。
PDA-750的應用包括：用作Unity Quantum Efficient探測器（如UDT Instruments制造的QED-150）的精密讀出設備、探測器暗電流的表征、光譜儀的讀出接口、探測器的光譜校準、高增益精密跨阻放大器和作為靈敏、高精度的光功率計。該儀器的易用性和便利性是TTI產品的典型特征。本儀器享有我們標準的兩年有限保修和滿意保證。PDA750可與10DP硅光電二極管一起購買。
|
PDA-750光電二極管跨阻放大器 |
|
|
全掃描范圍 |
± 20 nA to ± 20 mA in decade steps, 1 pA maximum resolution |
|
最大輸入電流（損傷閾值） |
± 25 mA |
|
測量不確定性 |
± 0.05 % of Reading ± 2 Least Significant Digits |
|
A/W設置 |
0.100 to 1.000 A/W in increments of .005 A/W |
|
輸入阻抗 (DC to 2 KHz) |
Zero Ohms Virtual Ground, Single Ended |
|
輸入電容 |
25 pF |
|
輸出阻抗 |
100 Ohms |
|
偏執電壓 |
Selectable from - 14 V to + 14 V in 6.5 mv increments |
|
模擬輸出端口 |
± 2 V corresponds to ± 20 000 counts of range in use |
|
噪聲與漂移 |
< ± 1 pA/5 seconds on most sensitive range |
|
背景扣除 |
± 200 % of the range in use |
|
模擬輸出頻率響應 |
DC to 2 KHz, most sensitive range, DC to 40 KHz, least sensitive range |
|
RS-232端口 |
9600 Baud, N-8-1, 3 wire, Bidirectional, Cable Provided |
|
顯示 |
4 1/2 Digit LCD, 0.4 “ high |
|
功率需求 |
Rechargeable Ni-mH batteries provide approximately 10 hours of use |
|
額外電源 |
85 - 250 VAC, 50-60 Hz, < 9 VA |
|
電源適配器 |
Adaptors provided for US, Continental Europe, Great Britain and Australia |
|
工作溫度范圍 |
0 - 40℃ |
|
產品尺寸 |
5.5” W x 2.5” H x 8.5” L (140 x 63 x 215 mm) |
|
產品重量 |
0.9 kg (excluding external power supply) |
|
提供互連電纜 |
Rs-232, 14 feet max length |
|
CE認證 |
Yes |
|
提供配件 |
Rs-232 cable, Power Supply/Charger, Operating Manual |
|
標準質保 |
兩年質保 |
|
軟件 |
標準應用軟件 |
|
參數規格如有更新、恕不另行通知，更多信息或需求，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
|

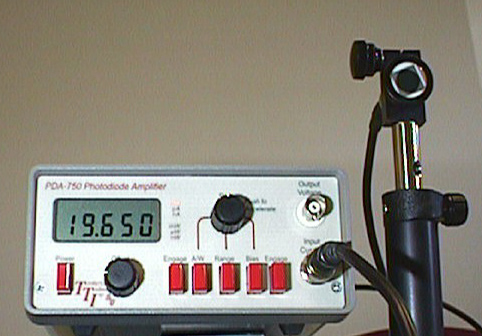

PDA750 with 10DP Photodiode
|
PIN 10DP光電探測器 |
|
|
有效區域直接 |
Area (mm2) 100, Dimensions (mm) 11.28? |
|
峰值響應波長典型值. (λp) |
970nm |
|
響應度@ λp |
Min. 0.55 A/W and typ. 0.60 A/W |
|
電容 (pF) OV |
9800 Max. |
|
分流電阻(GΩ at -10mV |
Min. 0.05 A/W and Typ. 0.2 A/W |
|
NEP @ 0V and 970nm |
6.8 3-15 typ. |
|
上升時間 @ 0V and 632nm with 50Ω |
1000 ns typ. |
|
溫度范圍 |
-40℃~ +100℃,存儲溫度： -55℃~ +125℃ |
訂購信息：
|
型號 |
描述 |
|
PDA-750 |
光電二極管放大器 |
|
PDA-750-10DP |
帶支架的10DP Si光電二極管和光電二極管放大器 |
|
10-DP |
r標準10DP Si光電二極管，帶支架和夾持架 |
