蘇州leyu集團光電科技有限公司供應的光電探測器帶寬響應測試系統利用微波光子學技術對高速光電探測器進行自動測量。PTS快速且完全自動化，可在指定頻段的任何工作頻率下產生高速光電探測器的射頻光電響應(S21)。

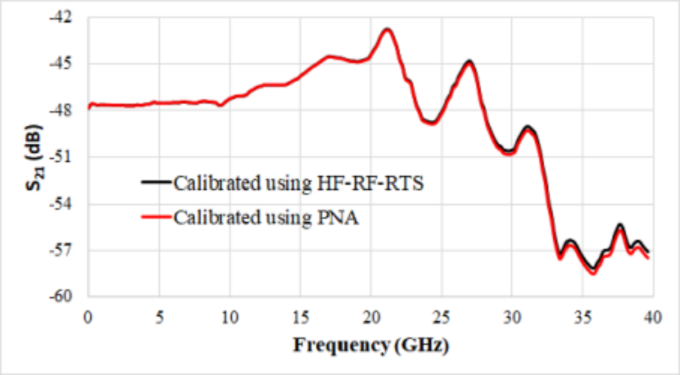

蘇州leyu集團光電科技有限公司供應的光電探測器帶寬響應測試系統利用微波光子學技術對高速光電探測器進行自動測量。PTS快速且完全自動化，可在指定頻段的任何工作頻率下產生高速光電探測器的射頻光電響應(S21)。 該系統集成了低噪聲、平坦光譜、可掃描調制光源（高達5 THz）和高精度射頻功率檢測器（高達120 GHz），以測量光電探測器的射頻光電響應(S21)。 該系統通過筆記本電腦使用簡單的圖形用戶界面輕松、快速、精確地運行。 圖中所示的PD傳輸是使用PTS的測試結果與使用Keysight商業化PNA的測試結果之間的比較。

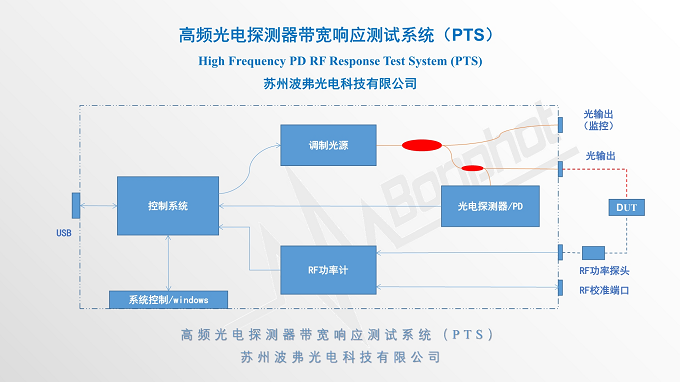

系統架構|PTS
測試參考|PTS
光電參數
|
PD波長范圍 |
1530 nm - 1667 nm |
|
RF動態范圍 |
-70 dBm - +40 dBm |
|
掃描速率 |
100 Msamples/S |
|
顯示分辨率（對數模式*） |
1.0, 0.1, 0.01, 0.001 dB |
|
顯示分辨率（線性模式） |
1 to 4 significant digits |
|
視頻帶寬 |
5 MHz (Typical) |
光學性能
|
光電二極管帶寬范圍 |
100 MHz~120 GHz |
|
帶寬分辨率 |
100 MHz |
|
頻率穩定性 |
60 MHz (short term) |
|
光功率測試范圍 |
-30 dBm to 12 dBm |
|
RIN響度響度噪聲 |
-145 dB/Hz |
其他規格
|
光纖類型 |
Panda 1550 PM fiber |
|
工作溫度范圍 |
0 °C to +40 °C |
|
電源 |
110 / 120 VAC or 220 / 240 VAC |
|
產品尺寸 |
3U Rackmount: 19” (D) x 14”(L) x 5.25” (H) |
