CVF-300BS系列 ： 臺式S波段可編程電控超窄帶寬可調-可調諧光纖濾波器（峰值搜索，功率監控）
BVF-300BS系列 ： 臺式S波段手動超窄帶寬可調-可調諧光纖濾波器（C+L波段，1300nm波段可選）
S波段窄帶寬可調諧濾波器 參數規格
|
參數規格 |
CVF-300BS |
BVF-300BS |
|
|||||
|
|
可編程版本/Programmable |
手動版本/Manual |
|
|||||
|
|
最小值 |
典型值 |
最大值 |
最小值 |
典型值 |
最大值 |
單位 |
|
|
3dB帶寬可調范圍 |
0.05 |
|
3 |
0.05 |
|
3 |
nm |
|
|
|
6.80 |
|
410 |
6.80 |
|
410 |
GHz |
|
|
濾波邊緣滾降(1) |
300 |
500 |
|
300 |
500 |
|
dB/nm |
|
|
中心波長可調范圍 |
1450 |
|
1530 |
1450 |
|
1530 |
nm |
|
|
波長精度 |
|
<±0.05 |
|
|
? |
|
nm |
|
|
波長重復性 |
|
<±0.02 |
|
|
? |
|
nm |
|
|
插入損耗IL(2) |
(3dB 帶寬 > 0.1 nm) |
|
6.5 |
7.5 |
|
6.5 |
7.0 |
dB |
|
|
(3dB 帶寬 = 0.05 nm) |
|
7.0 |
8.5 |
|
7.0 |
8.0 |
dB |
|
回波損耗 |
40 |
45 |
|
40 |
45 |
|
dB |
|
|
輸出帶外抑制 |
35 |
40 |
|
35 |
40 |
|
dB |
|
|
偏振相關損耗(PDL)(SMF-type only ) |
|
0.2 |
0.3 |
|
0.2 |
0.3 |
dB |
|
|
偏振消光比(PER)(PMF-type only) |
20 |
|
|
20 |
|
|
dB |
|
|
最大輸入光功率 |
|
|
500 |
|
|
500 |
mW |
|
|
光纖類型 |
SMF or PMF |
SMF or PMF |
|
|||||
|
光連接器 |
FC or SC, SPC or APC |
FC or SC, SPC or APC |
|
|||||
|
先進特點 |
峰值搜索, 內置功率計 |
? |
|
|||||
|
程控端口 |
USB, GPIB |
? |
|
|||||
|
電源 |
AC 100-240(50/60 Hz), AC適配器 |
? |
|
|||||
|
工作溫度范圍 (3) |
15~35 |
10~40 |
℃ |
|||||
|
產品尺寸(W × H ×D)(4) |
236 × 88 × 405 |
236 × 88 × 380 |
mm |
|||||
|
產品重量 |
9 |
7 |
kg |
|||||
|
|
|
|

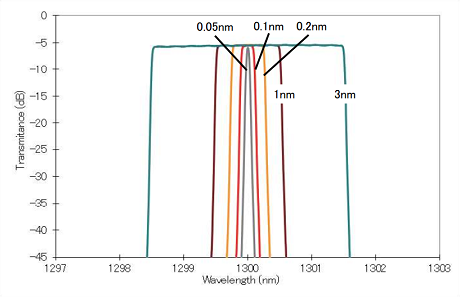

典型傳輸曲線 |
典型傳輸曲線 | 邊緣滾降 |
產品訂購信息：
|
BVF- |
300BS- |
Fiber Type- |
Connector Type |
|
CVF- |
300BS- |
Fiber Type- |
Connector Type |
|
BVF=手動版本 |
300BS=版本 |
SMF=單模尾纖 |
FA=FC/APC |
|
CVF=可編程版本 |
|
PMF=保偏尾纖 |
FS=FC/SPC |
