典型參數規格
|
參數規格 |
單位 |
保偏光纖隔離器 |
|
|
中心波長 |
nm |
1310nm/1450nm/1480nm/1550nm |
|
|
工藝 |
- |
單級 |
雙級 |
|
工作波長范圍 |
nm |
±20 |
±20 |
|
峰值隔離器@23℃ |
dB |
42 |
58 |
|
隔離度@23℃ |
dB |
≥28 |
≥48 |
|
插入損耗 |
dB |
≤0.55 |
≤0.65 |
|
偏振消光比 |
dB |
≥20，典型：22 |
|
|
光回波損耗 |
dB |
≥55 |
|
|
最大輸入功率 |
mW |
500（可定制） |
|
|
光纖類型 |
- |
PM1310，PM1550 |
|
|
接頭類型 |
- |
FC/APC，可指定 |
|
|
產品尺寸 |
mm |
?5.5×L35，L90×W20×H9.5 |
|
|
工作溫度范圍 |
℃ |
-5~ +70 |
|
|
存儲溫度范圍 |
℃ |
-40~ +80 |
|
*插入損耗不含接頭，包含接頭：IL+0.3dB，RL-5dB，ER-2dB。
*連接器對齊慢軸。雙軸工作可選。

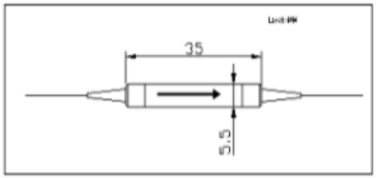

封裝尺寸：
產品選型：
|
PMIS- |
工作波長 |
工藝 |
工作軸 |
光纖類型 |
尾纖類型 |
尾纖長度 |
連接器類型 |
|
|
1310=1310nm |
S=單級 |
S=慢軸 |
13=PM1310 |
1=250um bare fiber |
H=0.5m |
0=None |
|
|
1450=1450nm |
P=雙級 |
F=快軸 |
15=PM1550 |
2=900um loose tube |
1=1.0m |
1=FC/UPC |
|
|
1480=1480nm |
|
B=雙軸 |
|
3= 3mm jacket |
2=2.0m |
2=FC/APC |
|
|
1550=1550nm |
|
|
|
S=Specify |
S=Specify |
3=SC/APC |
|
|
|
|
|
|
|
|
4=SC/UPC |
|
|
|
|
|
|
|
|
S=Specify |
