特點：自由組合式波片
控制：手動/編程控制
ELC系列 主要參數規格：
|
參數規格 |
單元 |
單位 |
Min. |
Typ. |
Max. |
|
工作波長 |
|
nm |
1260 |
1550 |
1650 |
|
插入損耗1 |
控制單元及準直器 |
dB |
|
|
0.8 |
|
插入損耗2 |
1/4波片（Q） |
dB |
|
0.1 |
|
|
插入損耗3 |
1/2波片（H） |
dB |
|
|
|
|
插入損耗變化 |
1/2波片（H） |
dB |
|
0.1 |
|
|
插入損耗4 |
偏振器（P） |
dB |
|
0.1 |
|
|
偏振消光比 |
偏振器（P） |
dB |
35 |
|
|
|
回波損耗 |
控制單元及準直器 |
dB |
50 |
|
|
|
光纖類型 |
控制單元及準直器 |
|
SMF φ2mm, 1m |
||
|
接頭類型 |
控制單元及準直器 |
|
FC or SC, SPC or APC |
||
|
電機速度 |
控制單元及準直器 |
|
手動旋轉/Manual Slider |
||
|
程控端口 |
控制單元及準直器 |
|
Micro USB (Virtual COM Port) |
||
|
功能 |
控制單元及準直器 |
|
RS232 |
||
|
|
控制單元及準直器 |
|
獨立軸控制 |
||
|
|
控制單元及準直器 |
|
模擬XYZ軸旋轉 |
||
|
|
控制單元及準直器 |
|
慢掃描功能 |
||
|
電源 |
控制單元及準直器 |
|
DC+5V, 2A (2.1mm φ) |
||
|
產品尺寸WxHxD |
控制單元及準直器 |
mm |
107 x 50 x 80 |
||
*參數規格如有更改，恕不另行通知，定制信息，請聯系蘇州leyu集團光電科技有限公司相關銷售人員。

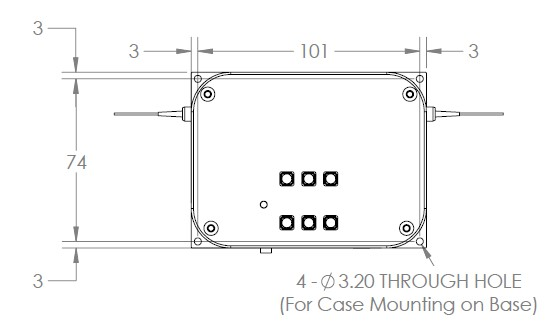

產品尺寸：
|
|
|
產品選型：
|
ELC- |
XX- |
XXX- |
XX- |
XX |
|
ELC=電控偏振控制器 |
XX =工作波長 |
XXX =卡片組合 |
XX =光纖類型 |
XX =接頭類型 |
|
|
15 = 1550nm |
P =偏振器 |
SM = SM Fiber |
FA = FC/APC |
|
|
13 = 1310nm |
Q = 1/4波片 |
PM = PM Fiber |
SA = SA/APC |
|
|
|
H = 1/2波片 |
|
FS = FC/SPC |
|
|
|
N = N/A |
|
SS = SC/SPC |
*更多產品信息，需求信息，請聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。
